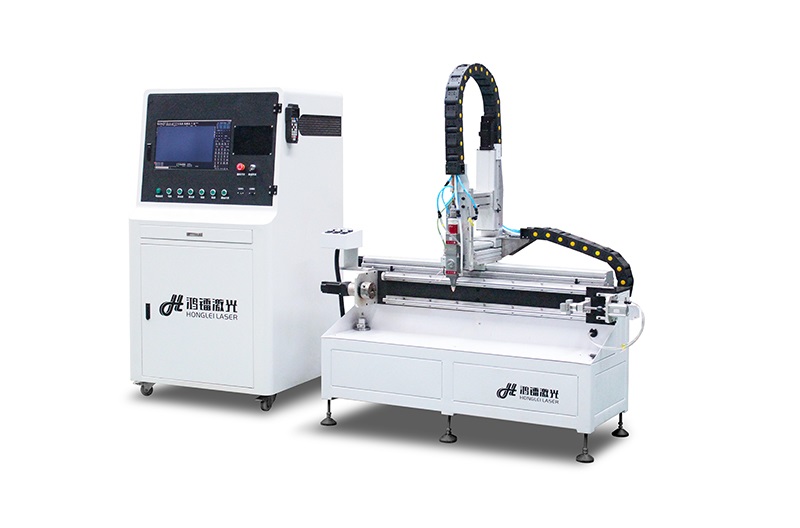

五金管件精密激光切割机

一款专业的薄壁金属圆通类管件精密光纤激光切割、打微孔的专用非标激光加工设备,切割速度快、一次成型、切口光滑、垂直度好,无需后续打磨加工。
时间:2021-04-27 类别:激光切割机 关注:7120
小五金管材激光切割机是一款专业的五金精密激光切割设备,贯以精密切割技术和优良的设计理念及应用场景精心打造而成。整机设计紧凑,操作简单,无接触切割,切割质量好,切割断面光滑无毛刺且不损伤工件,一般不需要二次加工或少量打磨加工。大大提高了良品率。加工不需模具,大大减少了工序流程、降低了生产成本、提高了新产品开发速度和加工效率。适应于回转类五金零件短管材的切割、1.5米以内的圆管、方管、多变管、U型管、曲面管的开孔以及弧口切割。也可以实现弯管的开孔。广泛应用于水壶、保温杯、炉头炉芯、精细油路管道、传感器外罩、排气管等各种圆通类工件的精细切割和切孔。主要应用行业:五金灯饰、厨具、汽车油管、仪表盘管架、电动工具、排气管、不锈钢炉芯、汽车五金管材等。

鸿镭激光提供工艺测试、设备选型、成本分析、安装培训和设备运维等全生命周期、全流程服务,可根据需求定制非标全自动或半自动激光设备及激光产线,定制的激光设备无固定机型,并在操作上实现简单化,可以自动完成一系列工作,提高了工作效率和降低人工和投入成本。欢迎联系我们。

扫一扫 即刻联系

五金管件精密激光切割机专为小五金管件大批量速切量身定制,是一款薄壁金属圆通类管件精密光纤激光切割、切微孔的专用非标激光加工设备,是根据金属小管件、精密圆通类配件等精密加工需求精心研发而成,整机采用一线品牌光纤激光器、专用智能防撞切割头、精密伺服平移工作台和高性能光纤激光切割控制系统,整套系统控制精准、操作简单、直观方便、自带多种检测功能与切割工艺,融合自主研发的激光模式及功率控制针对厚壁、小孔切割、坡口切割有着独特优势,优异的光斑质量和强大的动态性有效保证了切割时的高精度需求和长时间工作的稳定性,轻松实现1.5米以内各种异型小管件切孔、切弧口、开槽或镂空。切割断面光滑且不损伤工件,一般无需二次加工或少量打磨加工,节省模具开发,大大减少了工序流程、降低了生产成本、极大提高了新产品开发速度和加工效率。

小五金管材激光切割机适应于回转类五金零件短管材的切割,1.5米以内的圆管、方管、多变管、U型管、曲面管的开孔以及弧口切割。也可以实现弯管的开孔。广泛应用于水壶、保温杯、炉头炉芯、精细油路管道、传感器外罩、排气管等各种圆通类工件的精细切割和切孔。主要应用行业:五金灯饰、厨具、汽车油管、仪表盘管架、电动工具、排气管、不锈钢炉芯、汽车五金管材等。

产品特点:

技术参数

激光发生器高性能抗高反光纤激光器激光功率视材料而定,可选配
X、Y轴定位精度≤0.1mmX、Y轴速度≤30m/min
X轴Y轴/Z轴行程200mm /1000mm /200mm切割孔径≥1.2mm
切割速度≤25m/min待切工件4mm≤长度≤1500mm、直径≤400mm
切割壁厚碳钢≤8mm、不锈钢≤4mm、铝≤3mm切割孔圆度±0.1mm
切割精度≤0.05mm整机功率11KW
电源三相五线制AC380V 50HZ

设备占地面积

≈4m²

备注:1. 本设备不适合切割金属废料、实心柱状工件和非金属;2. 被加工工件虽属于同一规格品种,但由于实际加工部位、表面状况、材料成分的不同,或因加工形状的不同,有时在加工性能和品质上会产生差异;3. 可根据客户要求非标定制,各机型配置及参数以我司提供的技术方案为准。

可选项:

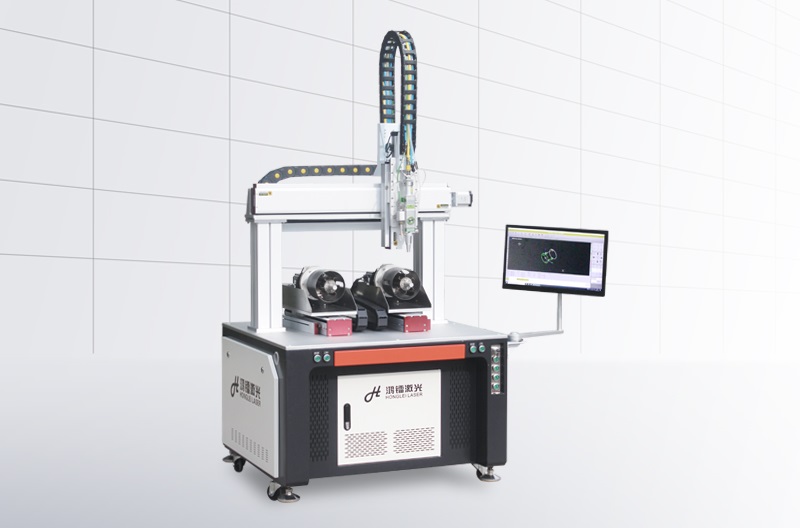

1. 双工位款

一体化联排双工位设计,双效联动“快”出想象;

效率提升100%,购机成本和占地下降50%,可同步或异步独立切割相同或不同的工件,互不干扰,堪称金属小管材激光加工的王者机型。

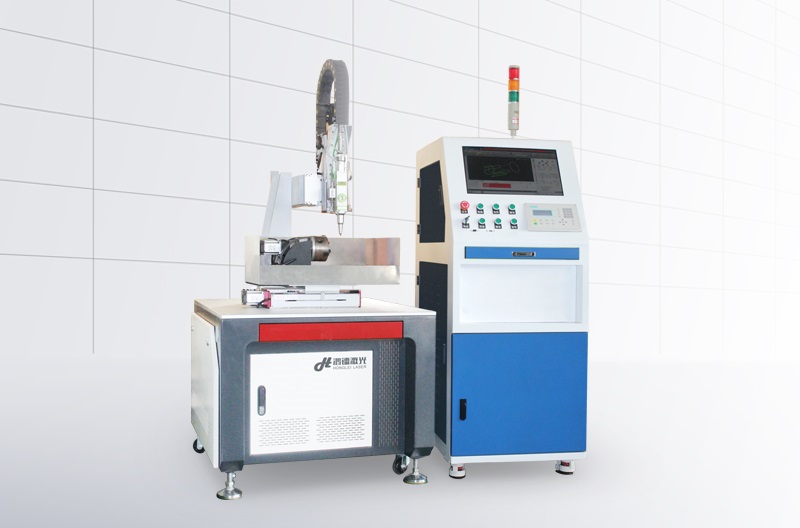

2.简易款

量身定制胎模、顶针和偏心结构;可快速切割各种异型结构五金件,以以更少的占地面积、更低的购机成本博得效率、产能、精度和经济效益的大幅飙升。

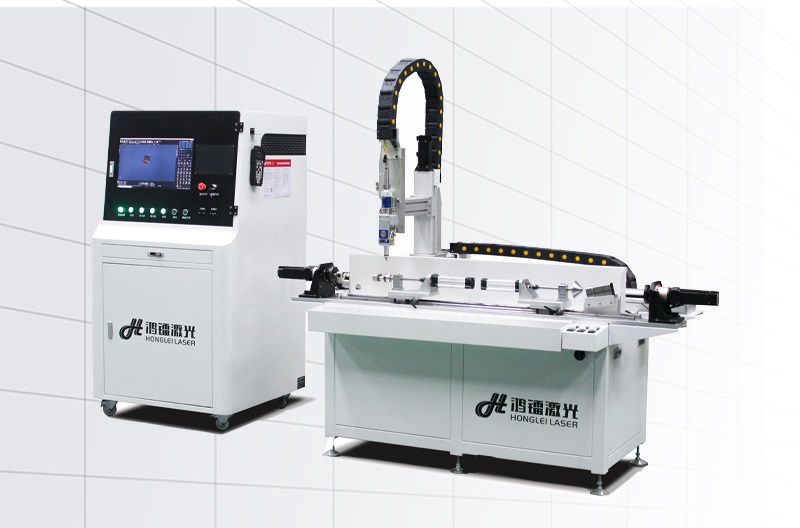

3. 全封闭式气动卡盘款

全封闭密封结构干预阻挡光线和残渣,保护操作人员和环境;全自动自定心气动卡盘,超智能自动夹持技术,四爪滚轮式夹持,自动定心,可根据客户管材尺寸自动调节适配工件,不划伤工件,无需人工手动,惯量小,可实现高速加工, 可选配卡爪夹持多种型材,满足各种小管件快速切割。


应用领域:

主要适用于各种异型小五金件和1.5米以内的圆管、方管、弯管、多变管、U型管、曲面管、弧面五金等进行高度精密切孔、开槽、镂空及弧口切割,切速速度快、切口光滑、垂直度好、一次成型、无需后续打磨加工。广泛应用于五金灯饰、厨具、汽车油管、仪表盘管架、电动工具、排气管、不锈钢炉芯、汽车五金管件等。

加工样品展示

<
>
碳钢管切割圆孔
碳钢管切割圆孔
小管切机切割小样件
小管切机切割小样件
激光切管机切割8mm厚度碳钢管
激光切管机切割8mm厚度碳钢管
小型管材切割
小型管材切割
小管材激光切割
小管材激光切割
小型管材激光切割机样品展示
小型管材激光切割机样品展示
带凹槽圆管上切椭圆孔
带凹槽圆管上切椭圆孔
小型圆管上切孔
小型圆管上切孔
小圆管精密切孔
小圆管精密切孔
小型管材激光切割圆孔
小型管材激光切割圆孔
五金精密激光切割机样品展示
五金精密激光切割机样品展示
五金精密激光切割机圆管打孔
五金精密激光切割机圆管打孔
五金精密激光切割机切割小管件
五金精密激光切割机切割小管件
五金精密切割机切割水壶
五金精密切割机切割水壶
五金精密激光切割机切割样品
五金精密激光切割机切割样品
